CD-S3000 Utgången

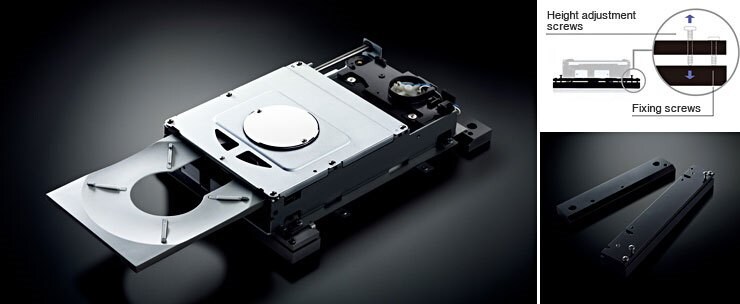

CD mekanik, fast förankrad - motverkar vibrationer och ger en bättre avläsning
CD-S3000 skapades med minutiös noggrannhet för att säkerställa stabilitet med överlägsna egenskaper för vibrationskontroll och extremt exakt avläsning - att få med allt som är inspelat på skivan. Den nydesignade mekanismen med extra förankring är Yamahas egna CD mekanism. CD mekanismen sitter ordentligt fast på chassit med rejäla skruvar framför och bakom laddningsmekanismen. Dessa skruvar ger den högsta stabiliteten och blockerar effekterna av vibrationer från utsidan. Samtidigt, hindrar de också inre vibrationer som orsakas av rotation av skivan från att påverka kretskortet. Förankringen på framsidan är gjord i två lager och en skruv-baserad justerings mekanism. Detta möjliggör en mycket exakt justering av horisontell nivå av fram-bak och vänster-höger sidor av CD mekaniken. När vi bygger en CD-S3000, börjar vi med att montera CD-mekanismen på chassit. Därefter görs horisontella justeringar, noggrant och försiktigt för att säkerställa att den sitter exakt i nivå. Även om denna process är tidskrävande och arbetsintensiv, visar det Yamahas genuina kvalitetstänkande och ambition att förverkliga den ultimata signalavläsningen. Dessa justeringar ger skivan en stabilare rotation och exakt avläsning. Materialval i pickupen är noga utvalda för att lasern på bästa sätt skall kunna läsa av informationen på den snabbt roterande skivan.
Stabil CD släde i aluminium
CD-facket är tillverkat av aluminium för minska sekundära vibrationer från motorn som roterar skivan. Det resulterar i en bättre ljudsignal och en tystare drift. Förutom den smarta och snygga designen och den lyxiga känslan, har vi finjusterat öppning / stängning för att uppnå en jämnare och mjukare drift. Den lyxiga känslan matchar den överlägsna ljudkvaliteten.

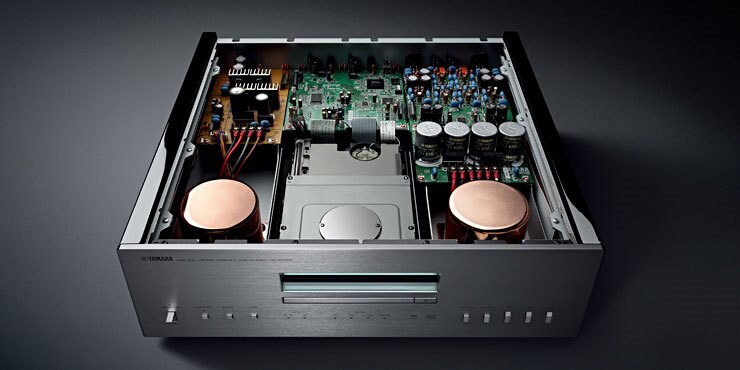

Stabilt huvudchassi med vibrationsdämpande egenskaper och en vänster-höger symmetrisk konstruktion
Huvudchassit, som CD-mekanismen är monterad på är gjort så starkt och stabilt som möjligt. Chassit är tillsammans med den främre panelen som är tillverkad av 7mm tjock aluminium, bidrar till den höga stabiliteten i hela chassit. CD-S3000 är konstruerad genom att placera CD-mekaniken i mitten. Den digitala strömförsörjningen och dess kretskort är placerad på dess vänstra sida. Den analoga strömförsörjning och dess kretskort på den högra sidan. På så vis uppnår vi en total symmetrisk struktur med de digitala och analoga delarna separerade och uppnår en ideal balans. Slutligen, för att minimera impedans så mycket som möjligt, är det nedre chassit pläterat i koppar.

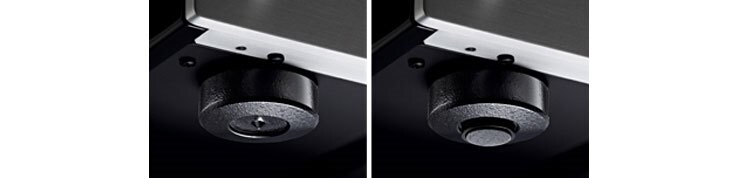

Isolatorer för användning av spikes eller dämpkuddar
Isolatorer är viktiga för att blockera för yttre vibrationer. Yamahas original fötter av metall maximerar vibrationskontrollen. För att ytterligare förbättra kan du montera medföljande ”spikes” eller dämpkuddar på fötterna.
Separerade digitala och analoga kretsar

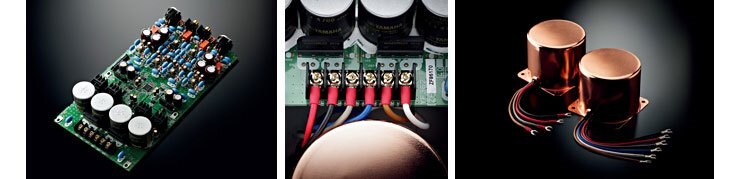

CD-S3000 har två stycken transformatorer av typen ringkärna. De digitala och analoga kretsarna är separerade och har sin egen dedikerade transformator. Genom att separera de digitala / analoga kretsarna från varandra elimineras risken att ljudkvaliteten försämras genom störningar och brus mellan de digitala och analoga blocken. Det är ett vanligt problem som uppstår när det finns en gemensam digital / analog strömförsörjning. Vår lösning resulterar i otroligt tydlig återgivning av analogt ljud utan brus. Transformatorn är en toroidformad transformator med lågt magnetiskt läckage. Den minimerar negativ inverkan på digitala och analoga enheter och man får en opåverkad signal som läses från skivan. Efter ingående forskning baserad på lyssnande, togs beslutet att kapsla transformatorn i ett koppar-pläterat hölje, i syfte att minska effekterna av magnetiskt läckage och vibrationer ytterligare. Resultatet är ett milt, lugnt och med fylligt ljud, tack vare förbättrad återgivning av detaljer. Ett av de viktigaste målen med S3000-serien, är att på ett milt, mjukt och naturligt sätt kunna återge stränginstrument.
Digitala / analoga kort med integrerade strömkretsar
Block kondensatorer är monterade direkt på respektive digital / analog kretskort. För att eliminera kablage från strömförsörjningen till varje kretskort har de monterats direkt på kortet. Det ger mindre anslutnings förlust, samt en lägre impedans. Kablarna från transformatorn sitter med samma skruvtyps anslutningar som sitter i A-S3000, vår Integrerade förstärkare. Genom att ansluta direkt utan lödning får man en bättre kontaktpunkt, utan förluster och lägre impedans.
Enstegs konfiguration och I/V konvertering
CD-S3000 har en innovativ krets konfiguration för den analoga kretsen. Signalen från D / A-omvandlaren som matas ut som en analog signal genom en I / V-omvandlingskrets konfigureras i normala fall i flera steg. Men i CD-S3000, matas signalen ut genom en enstegs konfiguration baserad på en diskret konstruktion av I / V-omvandlingskretsen. Denna enstegs konfiguration med hög ”slew-rate” sänker kraftigt ljudsignalens förlust jämfört med en konventionell krets. En annan fördel är att den sänker NFB (negativ feedback), vilket eliminerar eventuella försämringar av ljudet. Kretsarna efter D / A-omvandlaren utför balanserad transmission med symmetriska plus och minus sidor. Genom att använda balanserad överföring tillsammans med A-S3000 du på så vis njuta djupt rent ljud utan någon påverkan av överföringsförluster.
32-bits D / A-omvandlare med exceptionellt hög prestanda
D / A-omvandlare i CD-S3000 är ES9018 från ESS Technology, Inc. Vi valde denna efter noggranna tester på alla punkter. Dess förmåga att att hantera stora mängder av ljuddata, kraften i det låga registret och högkvalitativ definition i det höga registret var egenskaper som fällde avgörandet. Eftersom det är konstruerat med inbyggd klocka i D / A-omvandlaren, har det också har en funktion för reducering av Jitter, dvs. det ger en D / A-omvandling med extremt låg effekt klockjitter. D / A-omvandlaren har åtta kanaler inrymt inuti chipet, och tillämpar dubbla differentiell drift med 4-kanals D / A-omvandlare på respektive höger och vänster sida. Det ger exceptionellt hög prestanda med överlägset signal brusförhållande, eftersom den använder en analog signalbehandlingskrets med balanserad konfiguration.
Inbyggd USB DAC funktion
Högupplösta ljudkällor blir mer och mer vanligt idag. Därför utrustade vi CD-S3000 för optimal njutning av dessa källor med överlägsen D / A-omvandling. Den inbyggda USB-DAC-funktionen möjliggör direkt inmatning av digitalt ljud (från en dator, etc.) via en USB-kontakt. USB DAC använder en original IC, utvecklad speciellt för Yamaha. Den har en intern huvudklocka, och kan utföra låg-jitter transmission baserad på asynkron överföring. Den tar emot signaler utan att vara synkroniserad mot huvudklockan i datorn. Enheten är kompatibel med digitalt ljud upp till 192kHz/24-bit upplösning.
ASIO 2.3 Yamaha Steinberg USB Drivrutin
CD-S3000 har stöd för ASIO 2.3-protokollet för att dra full nytta av ljudkvaliteten av USB DAC-funktionen. ASIO 2.3-protokollet är ett standardprotokoll för professionell användning. Digital audio eller DTM har en betydande ljudkvalitets fördel: förmågan att uppnå lägre fördröjning och högre genomströmning än med en standard OS ljuddrivrutin. Drivrutinen är ASIO 2.3 Yamaha Steinberg USB Driver *, och möjliggör högkvalitativ uppspelning av digital ljudinformation som lagrats på datorn. * Programvaran är tillgänglig som en gratis nedladdning från Yamahas hemsida.
*The software is available as a free download from the Yamaha web site.
Pure Direct läget förbättrar ytterligare kvaliteten på analogt ljud
På CD-S3000 finns ett speciellt Pure Direct läge. I detta läge släcks displayen ned, de digitala utgångarna och dess kretsar stängs av, för att förbättra ljudkvaliteten från de analoga ljudutgångarna. Resultatet är ett varmare, mer naturligt ljud som är musikaliskt. Detta är en del i att öka värdet av det fullt balanserad sammankoppling med A-S3000.
Minutiöst utformad och elegant utseende, precis som ett musikinstrument
Som det anstår en high-end audiokomponent, är CD-S3000 byggd som ett musikinstrument, inga synliga skruvar eller fästen som kan ses från utsidan. Varenda detalj av dess konstruktion utstrålar mästerligt hantverk och speglar Yamahas kvalitet. Förstärkaren med sin raffinerade design har omsorgsfullt byggts av metall, glas och trä. All kunskap vi samlat på oss genom åren när vi byggt musikinstrument i dessa material har tagits till vara och gestaltas i perfekt harmoni i CD-S3000.
Fjärrkontroll med enkel design och bra känsla
Fjärrkontrollen är utformad på samma sätt som frontpanelen i aluminium. Enkel och logisk med en härlig kvalitetskänsla. Förutom de grundläggande funktionerna för CD som låtval kan den också användas för att justera volymen och växla ingångskällor på A-S3000.
